montage cameleon

Message  pat56 le Dim 24 Juil 2016, 18:12


salut, ;

Qui en a déjà installé un sur sa 1190, je galère un peu pour faire cela proprement et surtout installer la tubulure final au dessus de la chaine.
J'ai vu des montages de scottoiler sur le site, "l'injecteur" vient directement en contact, semble t il, avec la couronne, ce n'ai pas pareil pour le caméléon qui doit etre au dessus de la chaine .
Y a t il un endroit ou c'est préférable de l'installer, avant après la couronne ou le pignon de sortie ? ou cela importe peu ?
Vu la hauteur du bras oscillant c'est dur de fixer correctement avec des colliers, on peut se tarrauder le bras ou le percer our les passages de colliers ??*
Merci
a +
avatar
pat56

Nombre de messages : 154
Moto : 1190
Date d'inscription : 30/04/2013

Revenir en haut Aller en bas

Re: montage cameleon

Message  lixfé le Mer 07 Sep 2016, 21:37

Salut Pat,

Réponse sans doute trop tardive, mais je n'ai eu ma 1190 qu'à la mi-aout mais ça servira peut être à quelqu'un d'autre.

J'ai installé un cameleon dessus ce WE, en gros j'ai mis les 3 colliers fournis pour le tube semi rigide : 2 pris sur les vis du "pare-chaine" inférieur (triangulaire fixé sous le BO) et j'ai percé un petit trou taraudé pour mettre le dernier collier à l'avant du BO (au niveau de la jonction de 2 nervures du BO).

Mon tube court tout droit le long du bras oscillant et c'est très discret, la "centrale" cameleon est fixé sur le cadre et le tube reservoir court jusque sous la selle passager. J'ai sertie 2 cosses et branché sur la prise ACC1 dispo derriere la selle. (c'est plus propre que d'utiliser les cosses voleuses fournies).

Le tube semi rigide est legerement recoupé et courbé à 90° en direction de la chaine, il arrive juste au dessus et frole la couronne, il faut impérativement placer à ce niveau là et pas ailleurs car la goutte tombe sur l'intérieur de la chaine et est centrifugée à l'enroulement sur la couronne d'ou un graissage nickel et pas trop de projections. Perso j'en suis à un réglage à 4 sec par cycle et ça semble bon, la chaine est grasse et la jante pas dégueulasse.

C'est pas forcément très parlant, j'essaierai d'illustrer demain en prenant quelques photos.

V

Félix

lixfé

Nombre de messages : 16
Moto : 1190 Adventure 2014
Date d'inscription : 16/08/2016

Revenir en haut Aller en bas

Re: montage cameleon

Message  lixfé le Jeu 08 Sep 2016, 13:29

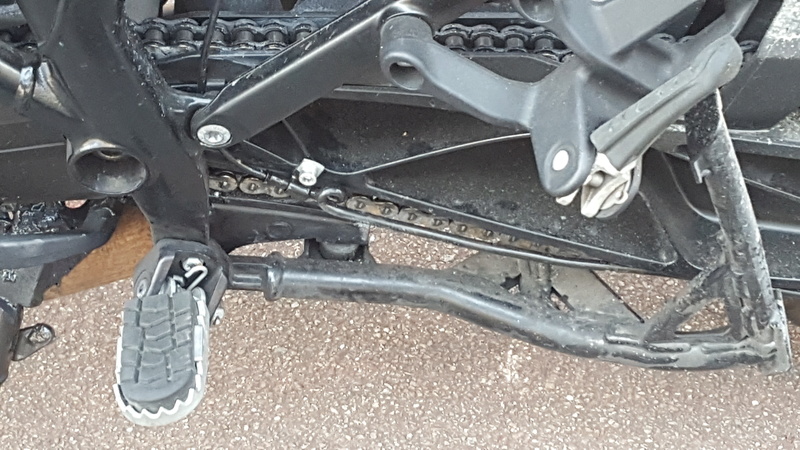

Et voici quelques photos :




lixfé

Nombre de messages : 16
Moto : 1190 Adventure 2014
Date d'inscription : 16/08/2016
