Remplacement embrayage et modifs

Voir le sujet précédent Voir le sujet suivant Aller en bas

Remplacement embrayage et modifs

Message  Steven le Jeu 20 Mai 2010, 17:23

Petit post sur le remplacement d’un embrayage (les photos sont pas terrible car j’avais mal régler l’appareil)

1/ Coucher la moto
Ca évite de vidanger, cependant il est souhaitable de remplacer l’huile si les disques ont patinés longtemps car les particules des disques garnis risquent de polluer l’huile, donc remplacement aussi des 2 filtres à huile et nettoyage des deux crépines et de l’aimant du bouchon de vidange





2/ Oter les visses de fixation du cale pied et de la pédale de frein, desserrer les visses du carter et ôter le carter après avoir tapoté avec une masse caoutchouc pour le décoller

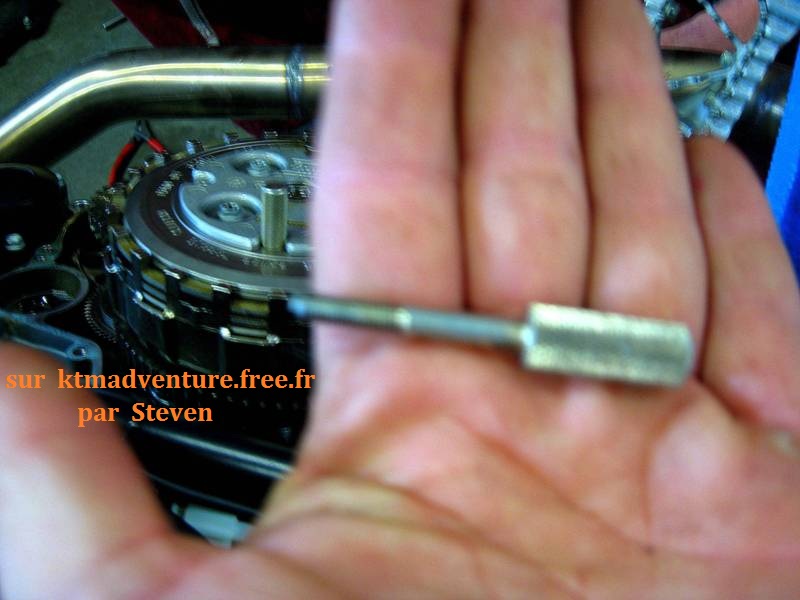

3/ Placer 2 visses de 6 (ici les visses spécifique KTM) pour maintenir les disques et la cloche ensemble

Des visses de 6 assez longues font aisément l’affaire, elles permettent de maintenir comprimé les ressorts de l’anti drible et c’est plus facile pour déposer le tout après avoir déposé l’écrou centrale

4/ Enlever les visses, les ressorts et le plateau de pression


5/Rabattre les deux maintiens d'écrou et desserrer cet écrou (clef à choc, c’est plus rapide) (en l'absence de clef à choc, placer un bout de chiffon entre les dents des pignons, celui-ci se coincera, n'endommagera pas les dents et empêchera la rotation (idem au remontage), s'assurer après qu'aucun bout de chiffon ne reste entre les dents)
Nota: Desserrage de l'écrou dans le sens normal (c'est un pas à droite) donc desserrage dans le sens inverse d'une horloge


6/ Enlever les disques


7/ Serrer (tendrement) le tout dans un étau et renlever les deux visses de maintien


Ne pas agir de la sorte Exclamation Razz


7/ Après c’est du traditionnel ;
-Déposer un à un vos disques garnis et vos disques lisses en repérant la position des disques lisses (bords extérieur tranchant tous du même côté) les disques garnis sont réversibles

-Penser à huiler les disques garnis neuf au remontage (ça leur évitera de coller au redémarrage du moteur)
-comme d’hab le dernier disque garnis est décalé par rapport aux autres
-Petite précaution : Aligner les 2 repères, celui de la cloche avec celui du carter en façade (2 petites flèches)
-Puis repose de l’ensemble (utiliser l’étau pour comprimer progressivement les 2 ressorts de l’anti-drible) et repose des visses de maintien

-Noter ici la position décalée du dernier disque garni
-Repose de l’ensemble disques, écrou centrale et plateau de pression,

-Pour l’étanchéité du carter, il s’agit d’un joint papier qui peut être supprimé et remplacé par de la pâte à joint (de Qualité Wink pas du joint bleu de chez Feu Vert Evil or Very Mad ) cependant il faut prendre garde à ne pas obturer avec de la pâte le petit gicleur d’huile (en bas à droite) sensé assurer la lubrification de la queue de vilebrequin…

Voili bom

Nota : Pour les utilisateurs en Tout Terrain, il est souhaitable de supprimer les 2 très grandes rondelles curves métallique et de les remplacer par un disque garnis supplémentaire (référence KTM lining disk 2,7 mm FCC référence 58332011300)
-Ces rondelles métalliques contribues au fonctionnement de l’anti-drible mais ont tendance à user le disque garni N°1 de façon prématuré (5500kms pour la mienne)
-Cette opération peut être effectuée en préventif, avant que l’ensemble des disques ne soient usés


Dernière édition par Steven le Jeu 20 Mai 2010, 21:10, édité 1 fois
