Poignée d'embrayage dure ... [résolu]

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Poignée d'embrayage dure ... [résolu]

Message  BouuuXiouuu le Sam 04 Aoû 2012, 10:58

Je ne sais pas ce qui m'a prit de bon matin ...
Nettoyage de la bête ...
Je démonte le récepteur (oberon) pour le nettoyer un peu de toute l'huile venant de la chaîne ...
Je vais pour le remonter, et là, la poignée d'embrayage est toute dure ... Impossible de passer la garde de la poignée ...
Je redémonte, regarde le zinzin, remonte, et pareil ... Tout est bien en place, mais la poignée refuse de bouger ...

Impossible de purger le circuit, j'ouvre le bocal histoire de voir si tout va bien là dedans (LHM nickel tout est propre) ...

Si j'essaie de purger avec le récepteur pendouillant par la durite, le piston va se faire la malle non ?

La tige d'embrayage aurait-elle bougée ? Je ne sais pas ce qu'il y a derrière la tige, enfin comment c'est gaulé à l'autre bout ...

Je retourne tenter de comprendre ... Si entre temps quelqu'un a une idée ... Je suis preneur !!

Embarassed Embarassed

Gracias !
Smile

J'ai honte , mais au cas où ça puisse servir à un aussi doué que moi ...
SOLUTION DU PROBLEME :

Je pense être très con ...
Enfin j'vais attendre confirmation avant de me flageller ... Et me cacher pour 1 siècle dans une grotte afghane ...

Dans le récepteur Obéron ... Y'aurait pas une bille dans le fondement du piston ?

Non parce que là y'a pas de bille ... Alors si ça s'trouve, le piston il est à fond de chez à fond et peut pas aller plus loin, alors il ne pousserait pas la tige ...


P'tain si c'est ça, j'ai paumé la bille ... parce que je viens de mater partout par terre, et pas de trace de bille en acier ...


Dernière édition par BouuuXiouuu le Sam 04 Aoû 2012, 13:07, édité 3 fois
avatar
BouuuXiouuu

Nombre de messages : 2626
Age : 38
Moto : Bouxbylette'07
Date d'inscription : 21/01/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  laurent73 le Sam 04 Aoû 2012, 11:12

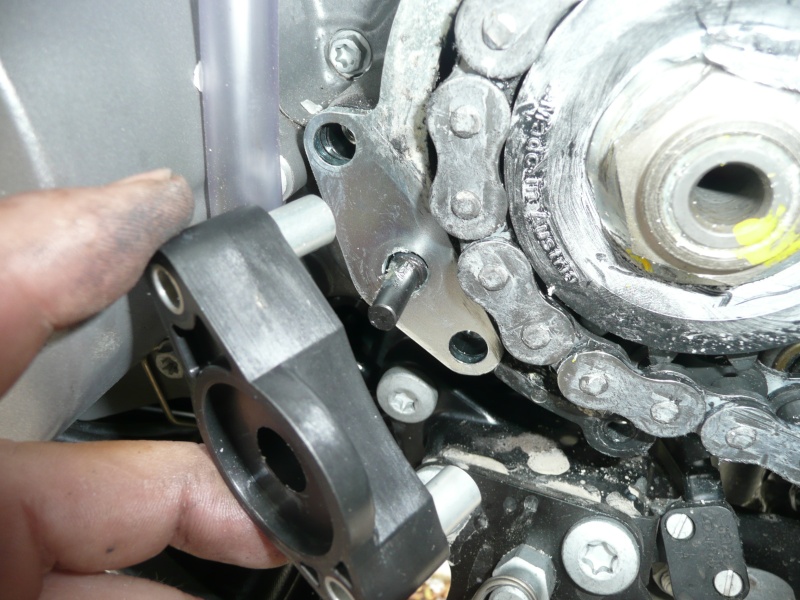

Ton récepteur vient en appui la tige d embrayage ( 2 ). A travers le premier trou tu as une espèce de goupille qui traverse l axe et qui permet de mettre cette goupille presque à l horizontal, ensuite tu as, mais je ne sais plus dans quel ordre, le guide en acier qui se fixe sur le cadre et une pièce en plastique avec une encoche pour mettre cette goupille....




Ensuite tu remontes le recepteur avec sa "cale" en plastique....



Si tu remontes tout comme il faut sans forcer y a pas de raison que ça coince....



avatar
laurent73
Admin

Nombre de messages : 6625
Age : 50
Moto : 990 adventure 2009, 400 wrf, 250 sherco
Date d'inscription : 25/04/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  BouuuXiouuu le Sam 04 Aoû 2012, 11:23

La commande fonctionne bien, en maintenant le piston avec la main et actionnant le levier tout est bon.
Est-ce que je peux tirer la tige ou faut ouvrir de l'autre coté ?
avatar
BouuuXiouuu

Nombre de messages : 2626
Age : 38
Moto : Bouxbylette'07
Date d'inscription : 21/01/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  laurent73 le Sam 04 Aoû 2012, 11:33

La tige, tu ne peux pas la sortir de ce coté là : http://ktmadventure.asiafreeforum.com/t1399p120-vis-de-lubrification-de-l-embrayage il faudrait démonter l embrayage....

Si ton levier ne "s enfonce "pas ça voudrait dire que ta tige d'embrayage (2) ne pousse pas le piston du récepteur à l intérieur de son logement.....

Il est donc dans cette position ou proche....



donc aucune possibilité d action sur l embrayage....

Tu as du faire une erreur au remontage d une pièce.....

Tu as des photos? ou appelles moi....





avatar
laurent73
Admin

Nombre de messages : 6625
Age : 50
Moto : 990 adventure 2009, 400 wrf, 250 sherco
Date d'inscription : 25/04/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  Rémi ze ouaibmasteur le Sam 04 Aoû 2012, 11:36

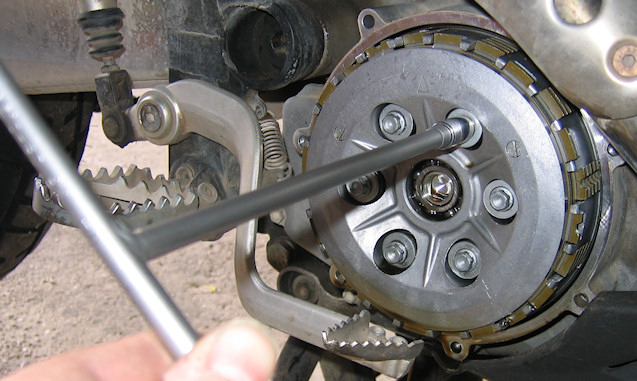

la tige pousse sur la plateau à travers l'axe primaire : pour sortir la tige, il faut déposer le plateau de pression (4 M6 + loctite au remontage)

comment as tu reposer le recepteur ?? bien dans l'axe ??

il y a il me semble u ressot à l'intérieur : je te propose la manip suivante :
- ouvre le bocal de l’émetteur
- à la main, repousse le piston bien dans l'axe afin de voir si il refoule bien

mais bon, c'est assez incompréhensible puisque tu n'es pas intervenu sur le niveau d'huile (genre purge)

a+

avatar
Rémi ze ouaibmasteur
Admin

Nombre de messages : 4275
Moto : LC8 950 2003
Date d'inscription : 09/07/2007

http://ktmadventure.free.fr

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  laurent73 le Sam 04 Aoû 2012, 11:36

avatar
laurent73
Admin

Nombre de messages : 6625
Age : 50
Moto : 990 adventure 2009, 400 wrf, 250 sherco
Date d'inscription : 25/04/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  Rémi ze ouaibmasteur le Sam 04 Aoû 2012, 11:39

BouuuXiouuu a écrit:La commande fonctionne bien, en maintenant le piston avec la main et actionnant le levier tout est bon.
Est-ce que je peux tirer la tige ou faut ouvrir de l'autre coté ?

pas vu ce post à temps...

il se peut que tu positionne mal la tige : il y a une sorte de goupille en traversqui guide l'axe dans le logement en plastique : est-elle bien positionnée ?

sinon, peu probable, mais ça vaut le coup d'essayer : la tête d'appui est sortie de son roulement coté embrayage : essaye de voir si elle est bien au fond de son logement
dans le pire des cas, dépose juste le couvercle d'embrayage (gaffe, un peu d'huile risque de couler, penche la moto) et vérifie que la butée est bien en place dans sont rlt de butée
avatar
Rémi ze ouaibmasteur
Admin

Nombre de messages : 4275
Moto : LC8 950 2003
Date d'inscription : 09/07/2007

http://ktmadventure.free.fr

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  Rémi ze ouaibmasteur le Sam 04 Aoû 2012, 11:41

avatar
Rémi ze ouaibmasteur
Admin

Nombre de messages : 4275
Moto : LC8 950 2003
Date d'inscription : 09/07/2007

http://ktmadventure.free.fr

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  BouuuXiouuu le Sam 04 Aoû 2012, 11:51

Bon j'ai juste déposé le récepteur, je n'avais pas touché ni à la tige, ni à tout ce qu'il y a entre (les trucs en plastoc et l'arc métallique reprit sur le cadre).

En photos :





Et là, elle est poussée à fond. J'opterai bien pour ton idée Remy : A savoir qu'elle s'est barrée de quelque part du côté embrayage ... Je ne sais pas si c'est possible ou pas, mais en tentant de pousser la tige à l'aide d'une petite barre de fer, elle ne s'enfonce pas d'un pèt ...


J'ai bien regardé pour la goupille, en démontant tout ce qu'il y avait autour, tout va bien apparemment.
P'tain "quand un truc fonctionne bien... Touche à ton cul" ^^

Fait chier s'il faut démonter l'embrayage ...
avatar
BouuuXiouuu

Nombre de messages : 2626
Age : 38
Moto : Bouxbylette'07
Date d'inscription : 21/01/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  Rémi ze ouaibmasteur le Sam 04 Aoû 2012, 11:55

BouuuXiouuu a écrit:Bon j'ai juste déposé le récepteur, je n'avais pas touché ni à la tige, ni à tout ce qu'il y a entre (les trucs en plastoc et l'arc métallique reprit sur le cadre).

En photos :

Et là, elle est poussée à fond. J'opterai bien pour ton idée Remy : A savoir qu'elle s'est barrée de quelque part du côté embrayage ... Je ne sais pas si c'est possible ou pas, mais en tentant de pousser la tige à l'aide d'une petite barre de fer, elle ne s'enfonce pas d'un pèt ...

surtout pas !!

la tête est montée souple dans le plateau de pression, si elle est sortie, elle appuie sur une face externe du roulement, ça ne servirait à rien de la pousser "en force"

essaye plutôt de "sonder" à la main pour voir si elle est bien en place.

sinon, comme dit, nettoies bien le pourtour puis dépose le couvecle de cloche et regarde que la tête est bien dans son roulement (sur la béquille latérale afin que l'huile reste au fond)

avatar
Rémi ze ouaibmasteur
Admin

Nombre de messages : 4275
Moto : LC8 950 2003
Date d'inscription : 09/07/2007

http://ktmadventure.free.fr

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  BouuuXiouuu le Sam 04 Aoû 2012, 11:58

Bon aller... J'vais tenter d'ouvrir ça ... Une grande première sur le LC8, tout est d'origine là dedans, ça n'a jamais été ouvert (76000km quand même lol! )
J'aime pas ouvrir des trucs qui fontionnent ... On se retrouve toujours avec une merdouille après, surtout à ces kilométrages ... Razz

@tte
avatar
BouuuXiouuu

Nombre de messages : 2626
Age : 38
Moto : Bouxbylette'07
Date d'inscription : 21/01/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  Rémi ze ouaibmasteur le Sam 04 Aoû 2012, 12:01

BouuuXiouuu a écrit:Bon aller... J'vais tenter d'ouvrir ça ... Une grande première sur le LC8, tout est d'origine là dedans, ça n'a jamais été ouvert (76000km quand même lol! )
J'aime pas ouvrir des trucs qui fontionnent ... On se retrouve toujours avec une merdouille après, surtout à ces kilométrages ... Razz

@tte


sinon, grace à cette image du tuto : http://ktmadventure.asiafreeforum.com/t1729-remplacer-couronne-et-pignon-de-sortie-de-boite ) :



regarde si ce qui dépasse , cache en place, correspond bien à ce que tu as chez toi, ça donnera déja une indication

a++
avatar
Rémi ze ouaibmasteur
Admin

Nombre de messages : 4275
Moto : LC8 950 2003
Date d'inscription : 09/07/2007

http://ktmadventure.free.fr

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  Rémi ze ouaibmasteur le Sam 04 Aoû 2012, 12:10

"Il ne faut jamais ouvrir un moteur. A l'intérieur, c'est plein de trucs bizarres..." M. Bidault, Encyclopédie imbécile de la moto
lol! lol! lol!



avatar
Rémi ze ouaibmasteur
Admin

Nombre de messages : 4275
Moto : LC8 950 2003
Date d'inscription : 09/07/2007

http://ktmadventure.free.fr

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  BouuuXiouuu le Sam 04 Aoû 2012, 12:39

Merci les bigouds !!

Bon carter ouvert, rien n'avait bougé là dedans.

J'en ai profité pour contrôler les disques et ressorts :
Disques garnis : 2.8mm
Disques lisses : 2.3mm
Ressorts : 29.6mm


La cloche n'est pas marquée plus que ça, en passant le doigt, on ne sent rien : (à 76000km, c'est comme neuf ...)


J'ai remonté presque à blanc le récepteur de l'autre côté, avant de remettre le carter d'embrayage, et là, ça coince ...
Impossible de bouger quoique ce soit ...
Pourtant d'un côté comme de l'autre, tout est en place ...
Je vais tenter d'ouvrir le récepteur, histoire de voir si ça viendrait pas de là ...


Dernière édition par BouuuXiouuu le Sam 04 Aoû 2012, 12:44, édité 1 fois (Raison : M'a trompé dans les côtes des disques ....)
avatar
BouuuXiouuu

Nombre de messages : 2626
Age : 38
Moto : Bouxbylette'07
Date d'inscription : 21/01/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  BouuuXiouuu le Sam 04 Aoû 2012, 12:54

Je pense être très con ...
Enfin j'vais attendre confirmation avant de me flageller ... Et me cacher pour 1 siècle dans une grotte afghane ...

Dans le récepteur Obéron ... Y'aurait pas une bille dans le fondement du piston ?

Non parce que là y'a pas de bille ... Alors si ça s'trouve, le piston il est à fond de chez à fond et peut pas aller plus loin, alors il ne pousserait pas la tige ...


P'tain si c'est ça, j'ai paumé la bille ... parce que je viens de mater partout par terre, et pas de trace de bille en acier ...

Le con j'me fais une pédroléïte !! lol!
avatar
BouuuXiouuu

Nombre de messages : 2626
Age : 38
Moto : Bouxbylette'07
Date d'inscription : 21/01/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  BouuuXiouuu le Sam 04 Aoû 2012, 13:05

Bon c'est pas une grande nouvelle ... Mais
JE SUIS UN CON !!!! lol!
La ptite bille était à quelques 10aines de centimètres de ma roue arrière ...
Bref, je vais me cacher, je retourne tout remonter, et vais filer tout doux ...
Du coup, tout fonctionne à merveille ...

J'vais modifier mon dicton :
"Tant que ça fonctionne, même si c'est sale, touche à ton cul" drunken
avatar
BouuuXiouuu

Nombre de messages : 2626
Age : 38
Moto : Bouxbylette'07
Date d'inscription : 21/01/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  milegas le Sam 04 Aoû 2012, 13:13

En lisant ton post j'ai pensé à la bille, si elle n'est pas la, le récepteur ne bouge pas car le piston est en fin de course, tu as trouvé c'est cool! Wink
Puis une black de 2007 en panne c'est IMPOSSIBLE! lol!
avatar
milegas

Nombre de messages : 5717
Age : 41
Moto : 990 adventure 2007
Date d'inscription : 09/08/2007

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  Rémi ze ouaibmasteur le Sam 04 Aoû 2012, 13:52

ah bravo !!! Laughing Laughing

je me souvenais plus qu'il y avait une bille, sur le coup...
mais maintenant que tu le dis, effectivement, elle est retenue en place par de la graisse qd c'est neuf.....

bon, tout est bien qui fini bien !
avatar
Rémi ze ouaibmasteur
Admin

Nombre de messages : 4275
Moto : LC8 950 2003
Date d'inscription : 09/07/2007

http://ktmadventure.free.fr

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  BouuuXiouuu le Sam 04 Aoû 2012, 14:05

milegas a écrit:
Puis une black de 2007 en panne c'est IMPOSSIBLE! lol!

Non mais franchement ?
76000km, j'avais contrôlé quasiment tout les roulements de la partie cycle.
Histoire de faire du préventif, j'ai décidé de tous les remplacer.
-Seul le roulement de porte couronne (exter) était un peu secoué, sinon le reste, RAS.
-L'embrayage toujours dans les côtes
-Pas de soucis avec la pompe à eau ...

La seule "panne" que j'ai eu, c'est un récepteur d'embrayage (1ère génération) qui m'a lâché...

Sans déconner, c'est quand même super fiable comme moulin ... Y'a pas un pète de jeu nulle part.

Je l'adore cette machine !!! (bon avec un régime et 20kg en moins, ce serait le top)
avatar
BouuuXiouuu

Nombre de messages : 2626
Age : 38
Moto : Bouxbylette'07
Date d'inscription : 21/01/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  laurent73 le Sam 04 Aoû 2012, 21:34

cheers cheers

cool que tu ai trouvé le bug....

J ai perdu 2 kg depuis les AD.... mais y a encore du boulot.... lol! lol!
avatar
laurent73
Admin

Nombre de messages : 6625
Age : 50
Moto : 990 adventure 2009, 400 wrf, 250 sherco
Date d'inscription : 25/04/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  ktmiste74 le Sam 04 Aoû 2012, 21:55

J'ai un récepteur oberon à monter avant le maroc alors je vais faire gaff à la bille .
Pour le purge il faut impérativement la seringue ?
avatar
ktmiste74

Nombre de messages : 1097
Moto : 990 adventure & 450 rallye JVO RACING
Date d'inscription : 31/05/2011

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  laurent73 le Sam 04 Aoû 2012, 21:58

Pas besoin de la seringue... Tu peux faire une purge classique par le haut....

Je ramène le matos le 25 ???? lol!
avatar
laurent73
Admin

Nombre de messages : 6625
Age : 50
Moto : 990 adventure 2009, 400 wrf, 250 sherco
Date d'inscription : 25/04/2009

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  ktmiste74 le Sam 04 Aoû 2012, 22:05

Super cool .
Le chamois a intérêt à être bon.
Ps: les bières c'est après le montage de loberon drunken C'est un Maroc a faire à bloc pirat
avatar
ktmiste74

Nombre de messages : 1097
Moto : 990 adventure & 450 rallye JVO RACING
Date d'inscription : 31/05/2011

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  Rémi ze ouaibmasteur le Dim 05 Aoû 2012, 19:40

ktmiste74 a écrit:J'ai un récepteur oberon à monter avant le maroc alors je vais faire gaff à la bille .
Pour le purge il faut impérativement la seringue ?

oui, vidange classique par le haut

cependant, je te conseille la seringue pour ASPIRER l'huile au fond du recpteur, car sinon, la merde fini par stagner au fond.
j'utilise une seringue sur laquelle je me suis arrangé pour monter un canule "type wd40" (plastique = ça n'esquinte pas l'alu) pour bien tout aspirer.
ensuite, je remplis déja le recepteur (avec l'ANCIENNE (les nouvelle sont nulles ! les anciennes avaient un "bec") petite bouteille Magura bien pratique)
ensuite purge classique , comme les freins, par le haut
(nettoies bien le bocal avant aussi, il y a aussi stagnation de merde (incompréhensible d'ailleurs !!)

a+
avatar
Rémi ze ouaibmasteur
Admin

Nombre de messages : 4275
Moto : LC8 950 2003
Date d'inscription : 09/07/2007

http://ktmadventure.free.fr

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  MAYAOU le Dim 05 Aoû 2012, 20:13

Salam,

Lors du remontage du récepteur d'embrayage, pour vous éviter toute purge ni l'utilisation d'aucun outillage spécifique (seringue, bocal avec tuyau....), voici comment procéder :

1. bien remplir le récepteur de LHM à ras bord (introduire un petit bout de fil de cuivre pour bien faire sortir les bulles)
2. remplir le bocal au maxi et attendre que le LHM coule au bas de la durite (protéger le sol)
3. à ce moment précis il faut raccorder le récepteur à l'extrémité de la durite (on s'en met pleins les mains mais c'est pas grave)
4. serrer légèrement
5. remonter le récepteur (avec sa bille!!) sur le moteur
6. serrer le raccord sur le récepteur (avec modération)
7. actionner le levier d'embrayage par petit coups secs (les éventuelles petites bulles d'air sortiront toutes seules)
8. compléter le niveau dans le bocal
9. Nettoyage

Voila c'est très simple et aucun outillage n'est nécessaire.

MAYAOU


avatar
MAYAOU

Nombre de messages : 1119
Age : 65
Moto : Yam MT09 Tracer (ex 990S)
Date d'inscription : 11/07/2007

Revenir en haut Aller en bas

Re: Poignée d'embrayage dure ... [résolu]

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
