[Powerparts] kit clignotants à Led KTM

Message  tonyalamaison le Dim 13 Avr 2014, 17:47

hello le forum, un petit CR très rapide sur le nouveau kit clignotants à led dispo dans le dernier catalogue powerparts KTM (réf : 760.14.937.044), le kit coute environ 80 € et est fournis avec les 4 clignotants et la centrale.

le montage ne pose aucune difficulté particulière, les clignotants éclaire plus que les anciens, et à mon gout modernise et affine la ligne de la 990 Adventure.


Place aux photos :








avatar
tonyalamaison

Nombre de messages : 679
Moto : 990 Adventure 2010
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  K@in le Dim 13 Avr 2014, 21:11

Très beau, ça se monte comment, plug And play ?
avatar
K@in

Nombre de messages : 688
Age : 37
Moto : KTM Adventure 990 2006
Date d'inscription : 16/12/2008

http://parabolic.free.fr

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  tonyalamaison le Dim 13 Avr 2014, 21:28

K@in a écrit:Très beau, ça se monte comment, plug And play ?

Yep  Very Happy
avatar
tonyalamaison

Nombre de messages : 679
Moto : 990 Adventure 2010
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  Jean-Ma le Lun 14 Avr 2014, 11:55

Très sympa ! Tu l'as mise où la centrale ?

Amitiés.

Jean-Ma
avatar
Jean-Ma

Nombre de messages : 384
Age : 44
Moto : 990 ADV "Crispy Design" 2012
Date d'inscription : 28/06/2013

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  jessyl le Lun 14 Avr 2014, 12:37

En effet un petit coup de jeune.
avatar
jessyl

Nombre de messages : 336
Moto : r1 2008, 990 adventure 2010
Date d'inscription : 20/01/2013

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  tonyalamaison le Lun 14 Avr 2014, 13:00

Jean-Ma a écrit:Très sympa ! Tu l'as mise où la centrale ?

Amitiés.

Jean-Ma

La centrale je l'ai pas monté pour l'instant, mais en theorie elle se monte en lieu et place de celle d'origine.
avatar
tonyalamaison

Nombre de messages : 679
Moto : 990 Adventure 2010
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  Jean-Ma le Lun 14 Avr 2014, 13:27

tonyalamaison a écrit: La centrale je l'ai pas monté pour l'instant, mais en theorie elle se monte en lieu et place de celle d'origine.

Cela veut dire que tu peux monter les clignos LED sans la centrale et que ça fonctionne ? Il clignote normalement ou plus rapidement ?
avatar
Jean-Ma

Nombre de messages : 384
Age : 44
Moto : 990 ADV "Crispy Design" 2012
Date d'inscription : 28/06/2013

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  tonyalamaison le Lun 14 Avr 2014, 14:15

Jean-Ma a écrit:
tonyalamaison a écrit: La centrale je l'ai pas monté pour l'instant, mais en theorie elle se monte en lieu et place de celle d'origine.

Cela veut dire que tu peux monter les clignos LED sans la centrale et que ça fonctionne ? Il clignote normalement ou plus rapidement ?

Il clignote plus vite Wink
avatar
tonyalamaison

Nombre de messages : 679
Moto : 990 Adventure 2010
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  keker52 le Dim 26 Oct 2014, 18:57

@ tonyalamaison :

Je viens de rentrer des cilgnos a leds impossible de trouver la fameuse fiche à deux fils orange et njaune / noir-jaune...la cosse n'est pas identique...

Tu as monté le matos sans la centrale, et pas de soucis depuis ?

J'ai pas trop envie de faire le bin et de couper le faisceau ca devrait se monter nickel sans modif....???

T'as une photo de la centrale d'origine ?

pas trouvée...? les dessins ne correspondant pas à l'adventure...et vu que ca se monte sur les adv, smt, 690,....
avatar
keker52

Nombre de messages : 3367
Age : 51
Moto : KTM 450EXC 2014 - KTM 1200 XTZ debourée
Date d'inscription : 11/02/2012

http://lesblogs.motomag.com/keker-mag52/

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  BulldogWM le Dim 26 Oct 2014, 19:36

keker52 a écrit:@ tonyalamaison :

Je viens de rentrer des cilgnos  a leds impossible de trouver la fameuse fiche à deux fils orange et njaune / noir-jaune...la cosse n'est pas identique...

.

Tu trouves les connecteurs chez Corsa technic aux US.
Je viens d'en acheter, j'en ai eu pour environ 15 $ port compris. Ci dessous les informations de ma commande avec les références des prises. Les prises qui nous interessent pour les clignos sont les femelles.

ATTENTION AU MONTAGE DES COSSES. C'EST UN PEU DELICAT ET IRREVERSIBLE.

-------------------
Order Information
-------------------

Femelles :
2-Way Receptacle Kit - JST type
http://www.corsa-technic.com/item.php?item_id=585

Quantity: 6.00

Price: $ 0.86

Extended Price: $ 5.16


MALES
2-Way Plug Kit - JST type
http://www.corsa-technic.com/item.php?item_id=582

Quantity: 2.00

Price: $ 1.67

Extended Price: $ 3.34


Sub Total: $ 8.50

Shipping Method: USPS First Class Mail Int. $ (Up to 3 weeks)

Shipping: $7.07

Order Total: $ 15.57

Notification of payment via PayPal has been received.
avatar
BulldogWM

Nombre de messages : 685
Age : 58
Moto : KTM 690 Enduro / BMW F800GS
Date d'inscription : 28/04/2011

http://f800-bmw.1fr1.net/

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  keker52 le Dim 26 Oct 2014, 20:07

Merci BulldogWM

Pour le branchement des clignos aucun soucis, c'est juste la centrale qui faut remplacer et je ne la trouve pas sur les barettes, sous le tableau de bord....

au pire je les mont sans la centrale mais c'est couillon quand meme...

--------------------

Bon j'ai monté sans la p... de centrale introuvable...meme pas un cliquetis qui annonce sa presence...

ca clignote un peu plus vite...ca va rester comme ca Sad


Sinon pour le look terrible, et le flash plus visible donc ils ne crameront plus sur les pots et ça fait vachement bien.... cheers

photos demain...
avatar
keker52

Nombre de messages : 3367
Age : 51
Moto : KTM 450EXC 2014 - KTM 1200 XTZ debourée
Date d'inscription : 11/02/2012

http://lesblogs.motomag.com/keker-mag52/

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  keker52 le Lun 27 Oct 2014, 20:54

Pour ne pas mourir idiot

je n'ai pas réussi à trouver ou est cette satanée boite de relais de clignotant !!

Elle est qd même pas dans le sabot ???

toutes les connectiques sont à 4 fils sur les relais...normalement avec ce kit on est sensé remplacer le relais par celui fourni et juste brancher...

Voilà la notice donnée avec les clignos :













avatar
keker52

Nombre de messages : 3367
Age : 51
Moto : KTM 450EXC 2014 - KTM 1200 XTZ debourée
Date d'inscription : 11/02/2012

http://lesblogs.motomag.com/keker-mag52/

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  laurent73 le Lun 27 Oct 2014, 21:33

T as regardé derrière la bulle Wink
avatar
laurent73
Admin

Nombre de messages : 6745
Age : 50
Moto : 990 adventure 2009, 400 wrf, 250 sherco
Date d'inscription : 25/04/2009

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  keker52 le Lun 27 Oct 2014, 21:36

J'ai fouine sous les compteur entre le tableau te les plastique rien...

les relais sont tous identique rien a voir au niveau branchement...

j'ai trouve juste une triple prise qui n'est alimentée que par deux fils...la bonne couleur ( orange-jaune et noir jaune) d’après ce que j'ai sur mon mini faisceau en couleur....mais pas compatible directement et ne veux pas tenter de couper quoi que ce soit sur cette belle orange !





avec un tel regard difficile de ne pas craquer....

avatar
keker52

Nombre de messages : 3367
Age : 51
Moto : KTM 450EXC 2014 - KTM 1200 XTZ debourée
Date d'inscription : 11/02/2012

http://lesblogs.motomag.com/keker-mag52/

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  keker52 le Lun 27 Oct 2014, 21:46

Tu veux dire sous la bulle intégré dans le bloc phare ?....
avatar
keker52

Nombre de messages : 3367
Age : 51
Moto : KTM 450EXC 2014 - KTM 1200 XTZ debourée
Date d'inscription : 11/02/2012

http://lesblogs.motomag.com/keker-mag52/

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  laurent73 le Lun 27 Oct 2014, 21:52

Oui, cote droit, sur la 950, y a un relais qui ressemble a celui que tu as mis en photo
avatar
laurent73
Admin

Nombre de messages : 6745
Age : 50
Moto : 990 adventure 2009, 400 wrf, 250 sherco
Date d'inscription : 25/04/2009

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  keker52 le Lun 27 Oct 2014, 21:56

Pas sur la 990....juste deux petitx elements noirs, un de chaque coté a deux broche plates à 90°..très petit boitier rien a voir avec un relais...

c'est bien le hic je fouine sous la bulle demain...

la nuit porte conseil....

c'est que la notice doit etre d'un 690 ....les photos correspondent pas du tout et vu que ça se monte sur tout....

J'ai essayé de zieuter les micofiches mais c'est tellement de mauvaise qualité meme en zoomant tu ne voit rien et c'est surtout localiser sur des images ou videos que neni plein de traductions differentes pour illuster une vidéo de clignos  à leds.... affraid
avatar
keker52

Nombre de messages : 3367
Age : 51
Moto : KTM 450EXC 2014 - KTM 1200 XTZ debourée
Date d'inscription : 11/02/2012

http://lesblogs.motomag.com/keker-mag52/

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  tonyalamaison le Lun 27 Oct 2014, 23:43

keker52 a écrit:@ tonyalamaison :

Je viens de rentrer des cilgnos  a leds impossible de trouver la fameuse fiche à deux fils orange et njaune / noir-jaune...la cosse n'est pas identique...

Tu as monté le matos sans la centrale, et pas de soucis depuis ?

J'ai pas trop envie de faire le bin et de couper le faisceau ca devrait se monter nickel sans modif....???

T'as une photo de la centrale d'origine ?

pas trouvée...?  les dessins ne correspondant pas à l'adventure...et vu que ca se monte sur les adv, smt, 690,....

A première vue la centrale fourni est pour les 690, j'ai abandonné son montage et garde les clignos avec la centrale d'origine, sa clignote juste un peu plus vite, perso ça ne me dérange pas.
avatar
tonyalamaison

Nombre de messages : 679
Moto : 990 Adventure 2010
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  BulldogWM le Mar 28 Oct 2014, 11:25

keker52 a écrit:@ tonyalamaison :

Je viens de rentrer des cilgnos  a leds impossible de trouver la fameuse fiche à deux fils orange et njaune / noir-jaune...la cosse n'est pas identique...

Tu as monté le matos sans la centrale, et pas de soucis depuis ?

J'ai pas trop envie de faire le bin et de couper le faisceau ca devrait se monter nickel sans modif....???

T'as une photo de la centrale d'origine ?

pas trouvée...?  les dessins ne correspondant pas à l'adventure...et vu que ca se monte sur les adv, smt, 690,....

Une piste ??? :  Prise AD (Sur la 690 enduro, c'est un flasher à 2 fils qui se trouve derrière le phare)

avatar
BulldogWM

Nombre de messages : 685
Age : 58
Moto : KTM 690 Enduro / BMW F800GS
Date d'inscription : 28/04/2011

http://f800-bmw.1fr1.net/

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  keker52 le Mar 28 Oct 2014, 19:52

Ah bin la prise est bien sur la 690... pas sur la 990 !

pas grave ça clignote normalement en warning !  en mode normal 2x plus vite et je n'ai pas envie de racheter quoi que ce soit recouper les fils pour y insérer des résistances comme pour les jap ou alors je le ferai avec des cosse rondes classiques... Rolling Eyes

le fil est tellement cours pour l’arrière que tu dois prendre deux pince pour cliper sous le capot de porte baggages ! belle merde à enfiler la gaine blindée rigide dans un trou carré moulé de 8x8... affraid

enfin c'est fait et je crois bien que ca va rester un peu comme ça... Evil or Very Mad

merci de votre aide quand même...
avatar
keker52

Nombre de messages : 3367
Age : 51
Moto : KTM 450EXC 2014 - KTM 1200 XTZ debourée
Date d'inscription : 11/02/2012

http://lesblogs.motomag.com/keker-mag52/

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  Grumpy le Ven 04 Sep 2015, 11:51

Salut à tous, je déterre ce post car j'effectue le montage des clignotants à LEDs.
Et bien entendu je ne trouve pas ce fichu relais Sad
Depuis prêt d'un an, personne n'a refait le montage de ce type de cligno ?
Si quelqu'un peut m'indiquer où est le relais, et comment le connecter avec celui fourni dans le kit KTM je suis tout ouïe  Very Happy

Sinon ça veut dire que tout le monde clignote plus vite et que ça ne gène pas du tout le fonctionnement de nos 990Av.

A+
avatar
Grumpy

Nombre de messages : 181
Age : 36
Moto : 990 Adventure 2012 Blue
Date d'inscription : 31/07/2014

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  tonyalamaison le Ven 04 Sep 2015, 13:45

J'ai abandonné le montage du relais, ils sont montés comme ça, ils clignotent un peu plus vite, sinon RAS.
avatar
tonyalamaison

Nombre de messages : 679
Moto : 990 Adventure 2010
Date d'inscription : 25/05/2011

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  TITI31 le Ven 25 Sep 2015, 15:25

Deterrage interessé
Comme beaucoup ici je voudrai installer des clignotants led sans avoir l'affolement de la frequence.
J'ai une petite question  a vous soumettre, "vous les gens qui savent"parce que moi l'elec  pale .
Personne a trouver le relai flasher des clignos mais ce dernier existe bien.

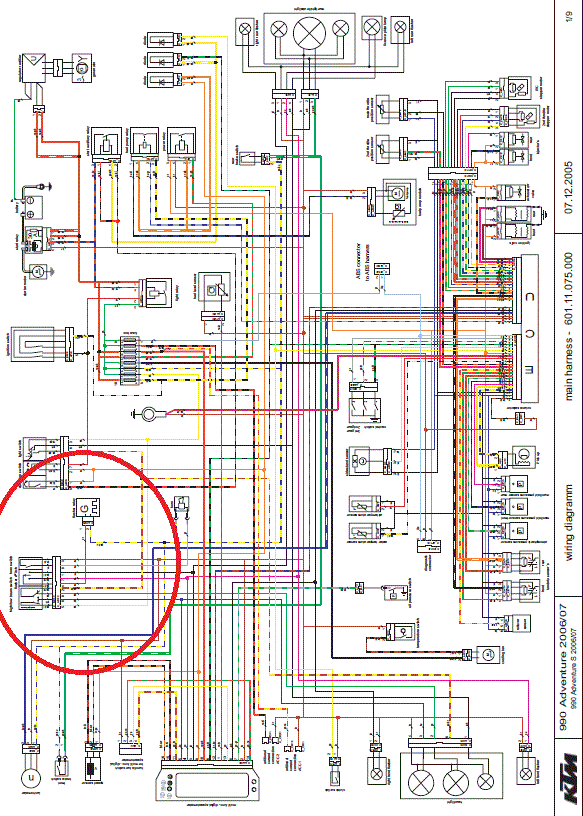

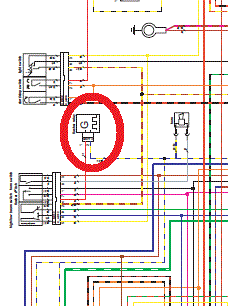

La preuve par l'image Basketball (c'est du 2007 mais je ne pense pas que le schema soit bien différent sur les 2009 et +) :

]

Connection ye-or et ye-bu? jaune/doré Question  et jaune/buuuuuuuu  Question   Sad  What a Face
Vous en pensez quoi?
Ou peut il bien être planqué?
Merci de vos suggestions.
avatar
TITI31

Nombre de messages : 1296
Age : 57
Moto : 1290 S.A. T
Date d'inscription : 08/05/2010

Revenir en haut Aller en bas

Re: [Powerparts] kit clignotants à Led KTM

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
